芯片燒錄領導者昂科技術--芯錄微半導體近期宣布了其燒錄軟件的最新迭代，并公布了一系列新增兼容芯片型號。在此次更新中，意法半導體（ST）推出的32位微控制器STM32F746ZGT已被昂科加密燒錄設備AP8000所支持。

STM32F746ZGT基于高性能的ARM?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核帶有單精度浮點運算單元(SFPU)，支持所有ARM?單精度數據處理指令和數據類型。它還具備一組完整的DSP指令和用于增強應用安全性的存儲器保護單元 (MPU)。

STM32F746ZGT包括高速嵌入式存儲器，高達1MB的Flash存儲器，320KB SRAM(包括64KB數據TCM RAM，用于關鍵實時數據)，16KB指令TCM RAM(用于關鍵實時程序)，4KB備份SRAM，可在最低功耗模式中使用，以及廣泛的增強型I/O和外設連至兩個APB總線，兩個AHB總線，32位多AHB總線矩陣和多層AXI互連，支持內部和外部存儲器訪問。

所有型號均帶有3個12位ADC、2個DAC、1個低功耗RTC、13個通用16位定時器(包括2個用于電機控制的PWM定時器和1個停機模式下可用的低功耗定時器)、2個通用32位定時器、1個真隨機數發生器(RNG)。此外，還具備標準和高級通信接口。

特點

? 內核：帶FPU的ARM?32位Cortex?-M7 CPU，自適應實時加速器（ART加速器?）和L1緩存：4Kb數據緩存和4KB指令緩存，可從嵌入式Flash存儲器和外部存儲器0等待狀態執行，頻率高達216MHz，具備MPU、462DMIPS/2.14DMIPS/MHz (Dhrystone 2.1) 性能，以及DSP指令。

? 存儲器

– 高達1MB Flash存儲器

– 1024字節的OTP存儲器

– SRAM：320Kb（包括64KB數據TCM RAM，用于關鍵實時數據）+16KB指令TCM RAM（用于關鍵實時程序）+4KB備份SRAM（可在最低功耗模式中使用）

– 具有高達32位數據總線的靈活外部存儲控制器：SRAM、PSRAM、SDRAM/LPSDR SDRAM、NOR/NAND存儲器

? 雙模Quad-SPI

? LCD并行接口，支持8080/6800模式

? LCD-TFT控制器有高達XGA的分辨率，具有專用的Chrom-ART Accelerator?，用于增強圖形內容創建 (DMA2D)

? 時鐘、復位和電源管理

– 1.7V至3.6V的應用電源和I/O接口

– POR、PDR、PVD和BOR

– 專用USB供電

– 4MHz至26MHz晶振

– 內置經工廠調校的16MHz RC振蕩器（精度1%）

– 帶校準功能的32kHz RTC振蕩器

– 內置帶校準功能的32kHz RC振蕩器

? 低功耗

– 睡眠、停止和待機模式

– RTC、32×32位備份寄存器 + 4 KB備份SRAM的VBAT模式供電

? 3個12位、2.4MSPS ADC：多達24通道，三重交替模式下性能高達7.2 MSPS

? 2個12位D/A轉換器

? 多達18個定時器：多達十三個16位(1個低功耗16位定時器，可在停止模式中使用)，兩個32位定時器，每個都有高達4個IC/OC/PWM或脈沖計數器和四線(遞增)編碼器輸入。所有15個定時器都能在高達216MHz運行。2個看門狗，SysTick定時器

? 通用DMA：具有FIFO和脈沖支持的16路DMA控制器

? 調試模式

– SWD和JTAG接口

– Cortex?-M7 Trace Macrocell?（跟蹤宏單元）

? 具有中斷功能的I/O端口多達168個

– 高速I/O端口多達164個，最高108 MHz

– 多達166個耐受5 V電壓的I/O

? 多達25個通信接口

– 多達4個I2C接口 (SMBus/PMBus)

– 多達4個USART/4個UART（27 Mb/s、ISO7816接口、LIN、IrDA、調制解調器控制）

– 多達6個SPI（最高50 Mb/s），3個具有復用的單工I2S，通過內部音頻PLL或外部時鐘達到音頻級精度

– 2個SAI（串行音頻接口）

– 2個CAN（2.0B主動）以及SDMMC接口

– SPDIFRX接口

– HDMI-CEC

? 高級連接功能

– 具有片上PHY的USB 2.0全速器件/主機/OTG控制器

– 具有專用DMA、片上全速PHY和ULPI的USB 2.0高速/全速器件/主機/OTG控制器

– 具有專用DMA的10/100以太網MAC：支持IEEE 1588v2硬件，MII/RMII

? 8至14位并行攝像頭接口，高達54 MB/s

? 真隨機數發生器

? CRC計算單元

? RTC：亞秒級精度、硬件日歷

? 96位唯一ID

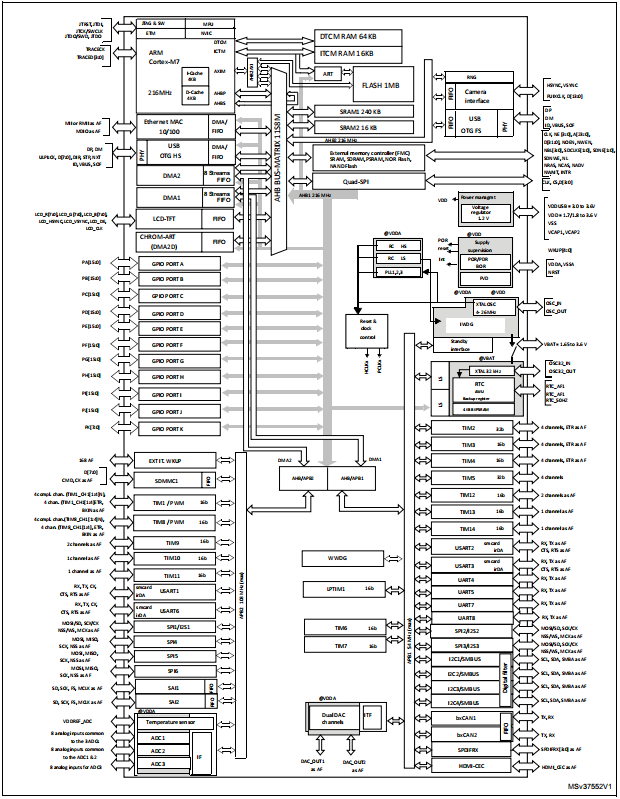

內部框圖

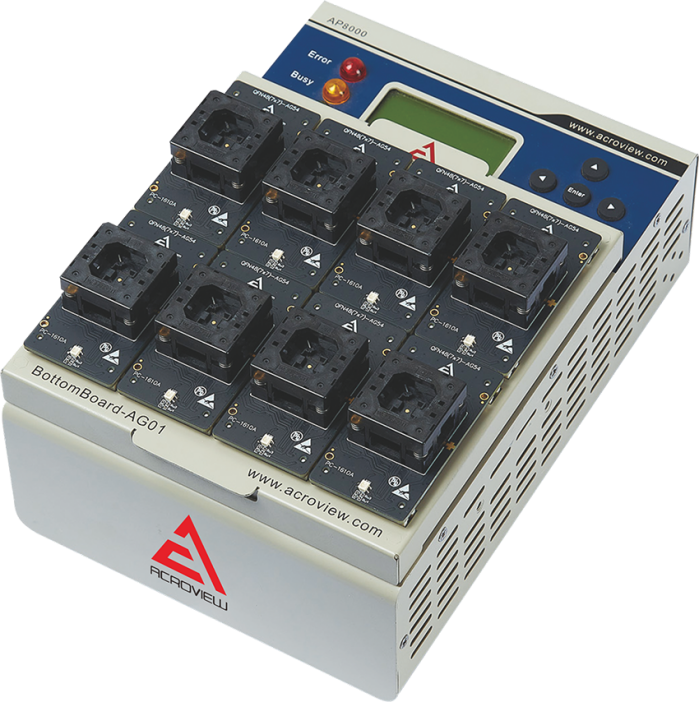

昂科技術--芯錄微半導體自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足ST系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科批量燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋Infineon, ST, NXP, MPS, MICROCHIP等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。
