芯片燒錄領導者昂科技術近期宣布了其燒錄軟件的最新迭代，并公布了一系列新增兼容芯片型號。在此次更新中，小華半導體（XHSC）推出的超低功耗雙核微控制器HC32L130J8T已被燒錄芯片燒寫工具AP8000所支持。

HC32L130J8T是一款旨在延長便攜式測量系統的電池使用壽命的超低功耗、寬電壓工作范圍的MCU。集成12位1Msps高精度SARADC以及集成了比較器、運放、內置高性能 PWM定時器、LCD顯示、多路UART、SPI、I2C等豐富的通訊外設，內建AES、TRNG等信息安全模塊，具有高整合度、高抗干擾、高可靠性和超低功耗的特點。HC32L130J8T內核采用 Cortex-M0+內核，配合成熟的Keil & IAR調試開發軟件，支持C語言及匯編語言，匯編指令。

典型應用

? 傳感器應用，物聯網應用

? 智能交通，智慧城市，智能家居

? 火警探頭，智能門鎖，無線監控等智能傳感器應用

? 各種對于電池供電和對于功耗苛求的便攜式設備等

特性

? 48MHz Cortex-M0+ 32位CPU平臺

? 具有靈活的功耗管理系統，超低功耗性能

– 0.5μA @ 3V深度休眠模式 所有時鐘關閉上電復位有效，IO狀態保持，IO中斷有效，所有寄存器，RAM和CPU數據保存狀態時的功耗

– 0.9μA@3V深度休眠模式+ RTC工作

– 7μA @32.768KHz低速工作模式CPU和外設運行，從Flash運行程序

– 35μA/MHz@3V@24MHz休眠 模式CPU停止，外設運行，主時鐘運行

– 130μA/MHz@3V@24MHz工作模式CPU和外設運行，從Flash運行程序

– 4μS超低功耗喚醒時間 使模式切換更加靈活高效，系統反應更為敏捷

? 64K字節Flash存儲器，具有擦寫保護功能

? 8K字節RAM存儲器，附帶奇偶校驗，增強系統的穩定性

? 通用I/O引腳 (56IO/64pin, 40IO/48pin,26IO/32pin, 23IO/28pin)

? 時鐘、晶振

– 外部高速晶振4~32MHz

– 外部低速晶振32.768KHz

– 內部高速時鐘4/8/16/22.12/24MHz

– 內部低速時鐘32.8/38.4KHz

– PLL時鐘8~ 48MHz

– 硬件支持內外時鐘校準和監控

? 定時器/計數器

– 3個1通道互補通用16位定時器

– 1個3通道互補輸出16位定時器

– 1個低功耗16位定時器

– 3個高性能16位定時器 /計數器，支持PWM互補，死區保護功能

– 1個可編程16位定時器PCA，支持捕獲比較，PWM輸出

– 1個超低功耗脈沖計數器PCNT具備低功耗模式下自動定時喚醒功能，最大定時達1024秒

– 1個20位可編程看門狗電路，內建專用10KHz振蕩器提供WDT計數

? 通訊接口

– 2路UART標準通訊接口

– 2路LPUART低功耗通訊接口，深度休眠模式下可工作

– 2路SPI標準通訊接口

– 2路I2C標準通訊接口

? 蜂鳴器頻率發生器，支持互補輸出

? 硬件萬年歷RTC模塊

? 硬件CRC-16/32模塊

? 硬件32位除法器

? AES-128硬件協處理器

? TRNG真隨機數發生器

? 2通道DMAC

? 4*40/6*38/8*36 LCD驅動

? 全球唯一 10字節ID號

? 12位1Msps采樣的高速高精度SARADC，內置運放，可測量外部微弱信號

? 集成3個多功能運算放大器

? 集成6位DAC和可編程基準輸入的2路VC

? 集成低電壓偵測器，可配置16階比較電壓，可監控端口電壓以及電源電壓

? SWD調試解決方案，提供全功能調試器

? 工作條件：-40 ~ 85℃，1.8 ~ 5.5V

? 封裝形式：QFN32/48，LQFP64/48，TSSOP28

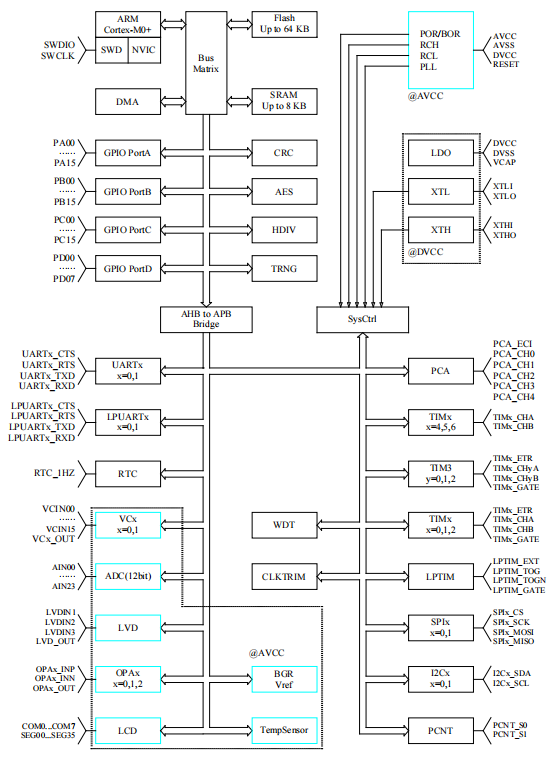

功能框圖

昂科技術自主研發的AP8000萬用燒錄器，支持包括一拖一及一拖八配置的在線/離線版本，以及針對eMMC和UFS的專用燒錄方案，全面覆蓋了XHSC該系列所有芯片型號的裸片（離線）與在板燒錄需求。AP8000由主機、底板及適配座三大核心組件構成。AP8000作為業內的通用燒錄平臺，不僅能夠兼容市場上所有類型的可編程芯片進行燒錄，還是加密燒錄昂科自動化安全燒錄設備IPS5800S的核心燒錄平臺，負責高效執行大規模燒錄任務。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋FocalTech, DOSILICON, 3PEAK, Artery, Himax等品牌。其支持的器件類型包括NAND、NOR、MCU、CPLD、FPGA、EMMC等，并兼容Intel Hex、Motorola S、Binary、POF等多種文件格式。

公司介紹

關于小華半導體：小華半導體（XHSC）是中國電子旗下集成電路業務平臺華大半導體有限公司的核心子公司。小華半導體前身為華大半導體下屬MCU事業部。小華半導體面向家電、工業、汽車、物聯網等領域，專注于核心智能控制芯片的設計，為客戶提供通用控制、電機控制、汽車電子、超低功耗四大產品線，以及相應算法和軟件在內的一整套系統級解決方案。

關于芯錄微半導體：芯錄微半導體（蘇州）有限公司是昂科子公司，地點設在蘇州昆山，依托于昂科IC燒錄測試平臺，自動化架構平臺成立的專門為半導體的設計公司及給終端客戶提供芯片燒錄測試和芯片ic代燒錄服務。企業同時通過了ISO9001:2015和IATF16949認證。服務項目包括燒錄代工、駐廠燒錄、 IC燒錄測試、IC轉包裝、激光鐳射、芯片自動燒錄機設備銷售和租賃、燒錄中心咨詢與規劃等。
