芯片燒錄領導者昂科技術近期宣布了其燒錄軟件的最新迭代，并公布了一系列新增兼容芯片型號。在此次更新中，恩智浦半導體（NXP）推出的32位微控制器LPC11E68JBD64已被昂科燒寫工具AP8000所支持。

LPC11E68JBD64是基于ARM Cortex-M0+的低成本32位微控制器（MCU）家族，其CPU頻率最高可達50MHz。LPC11E68JBD64支持高達256KB的閃存、4KB的EEPROM和36KB的SRAM。

ARM Cortex-M0+是一款易于使用、節能高效的處理器核心，采用兩級流水線和快速單周期I/O訪問。

LPC11E68JBD64的外設補充包括直接存儲器訪問（DMA）控制器、循環冗余校驗（CRC）引擎、兩個I2C總線接口、最多五個通用同步/異步收發傳輸器（USART）、兩個同步串行端口（SSP）接口、具有六個可配置多功能定時器的PWM/定時器子系統、實時時鐘（RTC）、一個12位模數轉換器（ADC）、溫度傳感器、功能可配置的I/O端口以及最多80個通用I/O引腳。

特征與優勢

? 系統

– ARM Cortex-M0+ 處理器（r0p1版本），運行頻率高達50MHz，配備單周期乘法器和快速單周期I/O端口

– ARM Cortex-M0+ 內置嵌套向量中斷控制器（NVIC）

– AHB多層矩陣

– 系統滴答定時器

– 支持串行線調試（SWD）和JTAG邊界掃描模式

– 支持微跟蹤緩沖區（MTB）

? 內存

– 高達256KB的片內閃存編程內存，支持頁擦除

– 高達32KB的主SRAM

– 最多兩個額外的SRAM塊，每個2KB

– 高達4KB的EEPROM

? ROM API支持

– 引導加載程序

– USART驅動程序

– I2C驅動程序

– DMA驅動程序

– 電源配置

– 閃存應用中編程（IAP）和系統內編程（ISP）

– 32位整數除法例程

? 數字外設

– 帶有16個通道和可編程輸入觸發器的簡單DMA引擎

– 高速GPIO接口連接到ARM Cortex-M0+ IO總線，最多有80個通用I/O（GPIO）引腳，具有可配置的上拉/下拉電阻、可編程開漏模式、輸入反相器以及可編程毛刺濾波器和數字濾波器

– 使用八個可選GPIO引腳的引腳中斷和模式匹配引擎

– 兩個GPIO組中斷生成器

– CRC引擎

? 可配置PWM/定時器子系統（兩個16位和兩個32位標準計數器/定時器，兩個狀態可配置定時器（SCTimer/PWM））提供：

– 最多四個32位和兩個16位計數器/定時器或兩個32位和六個16位計數器/定時器

– 最多21個匹配輸出和16個捕獲輸入

– 最多19個PWM輸出，具有6個獨立的時間基準

? 窗口看門狗定時器（WWDT）

? 實時時鐘（RTC）在始終通電域中，具有單獨的電池供電引腳和32kHz 振蕩器

? 模擬外設

– 一個12位ADC，最多有12個輸入通道，具有多個內部和外部觸發輸入，采樣率高達2Msamples/s。ADC支持兩個獨立的轉換序列

– 溫度傳感器

? 串行接口

– 最多五個USART接口，全部支持DMA、同步模式和RS-485模式。四個USART使用共享的分?jǐn)?shù)波特率發生器

– 兩個帶有DMA支持的SSP控制器

– 兩個I2C總線接口。一個帶有專用開漏引腳的I2C總線接口支持I2C快速模式Plus

? 時鐘生成

– 12MHz內部RC振蕩器，在-25℃至+85℃溫度范圍內校準至1%精度，可選作系統時鐘

– 片上32kHz振蕩器用于RTC

– 工作范圍為1MHz至25MHz的晶體振蕩器。振蕩器引腳與GPIO引腳共享

– 可編程看門狗振蕩器，頻率范圍為9.4kHz至2.3MHz

– PLL允許CPU以最高CPU速率運行，而無需高頻晶體

– 帶分頻器的時鐘輸出功能，可以反映晶體振蕩器、主時鐘、IRC或看門狗振蕩器

? 電源控制

– 集成電源管理單元（PMU）以最小化功耗

– 低功耗模式：睡眠模式、深度睡眠模式、掉電模式和深度掉電模式

– 可以通過外部引腳輸入和USART活動從深度睡眠和掉電模式喚醒

– 上電復位（POR）

– 欠壓檢測

? 唯一設備序列號用于標識

? 單一電源供應（2.4V至3.6V）

? RTC的獨立VBAT電源

? 工作溫度范圍 -40°C至105°C

? 提供LQFP48、LQFP64和LQFP100封裝

應用

? 三相電子電表

? 汽車收音機

? GPS追蹤器

? 醫療監護儀

? 游戲配件

? 電腦周邊設備

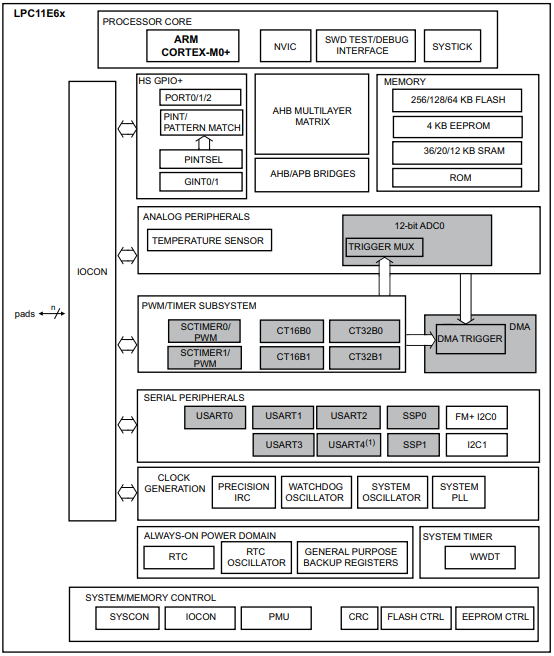

內部框圖

昂科技術自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足NXP系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科自動化專業芯片燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠?qū)崿F(xiàn)多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋SAMSUNG, KIOXIA, SK hynix, MICRON, Western Digital等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

公司介紹

關于恩智浦半導體：恩智浦半導體（NXP）創立于2006年，以其領先的射頻、模擬、電源管理、接口、安全和數字處理方面的專長，提供高性能混合信號和標準產品解決方案。這些創新的產品和解決方案可廣泛應用于汽車、智能識別、無線基礎設施、照明、工業、移動、消費和計算等領域。2015年，恩智浦收購了由摩托羅拉創立的飛思卡爾半導體，成為全球前十大非存儲類半導體公司，以及全球最大的汽車半導體供應商。

關于芯錄微半導體：芯錄微半導體（蘇州）有限公司是昂科子公司，地點設在蘇州昆山，依托于昂科IC燒錄測試平臺，自動化架構平臺成立的專門為半導體的設計公司及給終端客戶提供芯片燒錄測試和芯片ic代燒錄服務。企業同時通過了ISO9001:2015和IATF16949認證。服務項目包括燒錄代工、駐廠燒錄、 IC燒錄測試、IC轉包裝、激光鐳射、芯片自動燒錄機設備銷售和租賃、燒錄中心咨詢與規劃等。
