芯片燒錄領導者昂科技術-芯錄微半導體近期宣布了其燒錄軟件的最新迭代，并公布了一系列新增兼容芯片型號。在此次更新中，新唐科技（Nuvoton）推出的低工作電壓微控制器M031TD2AE已被昂科-芯錄微ic燒錄脫機編程器AP8000所支持。

M031TD2AE是基于Arm?Cortex?-M0內核的低工作電壓微控制器，具有32位硬件乘法器/除法器。運行頻率高達48MHz ，工作電壓為1.8~3.6V，配備64KB Flash和8KB SRAM 。

憑借其特殊設計的性能，如2MSPS ADC，96MHz PWM，24MHz SPI，6MHz UART。可應用于工業控制和消費類應用，讓電壓、電流和傳感器數據可快速和精確的轉換，并快速響應和控制外部模塊，例如來自電機控制或傳感設備的電流或電壓反饋。

M031TD2AE還提供大量外設，包括1組通用串行控制接口(USCI)，3組UART，1組SPI/I2S，2組I2C，10路12位ADC，12路16位PWM等，可滿足各種應用需求。它可在-40°C~+105°C的寬溫度范圍內工作。全系列相同封裝Pin to Pin兼容。

關鍵特性

? 運作特性

– 工作電壓: 1.8V至3.6V

– 工作溫度: - 40℃至105℃

– EFT 4.4kV

– ESD HBM 6kV

? 內核(Core)

– Arm?Cortex?-M0，工作頻率可達48MHz

– 32-bit硬件乘法/除法器

? 內存(Memory)

– 64KB Flash

– 8KB SRAM

– 2KB ISP ROM

– 512Bytes SPROM(Security Protection ROM)

– 支持程序更新方式：

– 在線系統更新ISP(In-System Programming)

– 在線電路更新ICP(In-Circuit Programming)

– 在線應用程序更新IAP(In-Application Programming)

? 時鐘控制 ( Clock control )

– 外部4~32MHz高速晶振

– 外部32.768KHz低速晶振

– 內部48MHz高速震蕩器(HIRC48)全溫誤差2%

– 內部38.4KHz低速晶振(LIRC)

– 內部PLL可達96MHz

? 定時器(Timers)

– 4個32位定時器

– 1個24位倒數SysTick定時器

? 脈波寬度調變(PWM)

– 12路96MHz的16位PWM

? 模擬(ADC)

– 10信道轉換速率可達2MSPS的12位ADC

– 支持兩個模擬比較器

? 直接內存訪問(PDMA)

– 5通道直接內存訪問(PDMA)

? 循環冗余校驗(CRC)

– CRC-CCITT, CRC-8, CRC-16和CRC-32

? 通訊接口(Connectivity)

– 兩組高速6MHz UART

– 一組通用UART

– 兩組高速1MHz I2C

– 一組高速24MHz SPI/I2S

– 一組USCI可設為UART 、 SPI 、 I2C

– 27GPIO(模擬腳位外，允許5V I/O)

? 96位唯一標識符(UID)

? 128位唯一客戶標識符(UCID)

? 封裝

 – QFN33(4x4mm)

應用

? 激光測距儀

? 空氣檢測器/清潔器

? 液晶面板控制器

? 微型打印機

? WPC無線充電器

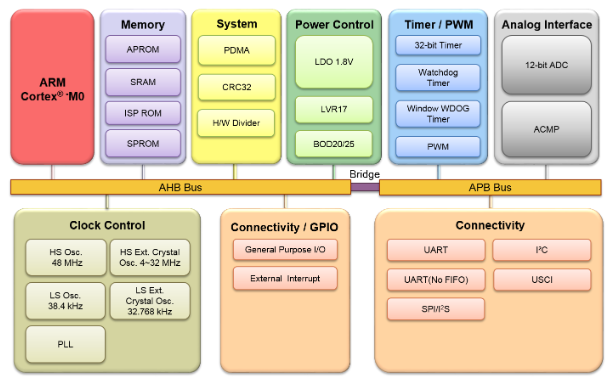

內部框圖

昂科技術-芯錄微半導體自主研發的AP8000萬用燒錄器，是一款功能強大的燒錄解決方案，支持一拖一及一拖八配置的在線和離線版本，同時提供針對eMMC和UFS的專用燒錄方案，全面滿足Nuvoton系列所有芯片型號的裸片（離線）及在板燒錄需求。AP8000由主機、底板和適配座三大核心組件構成，作為行業領先的通用燒錄平臺，它不僅能夠兼容市場上各類可編程芯片的燒錄需求，還是昂科-芯錄微chip燒錄設備IPS5800S的核心燒錄平臺，高效支撐大規模燒錄任務的執行。

該主機同時支持USB和NET連接，能夠實現多臺編程器的組網，從而同步控制多臺編程器進行燒錄操作。內置的安全保護電路能夠即時檢測到芯片放反或短路等異常情況，并立即斷電，確保芯片和編程器的安全。主機內部集成了高速FPGA，顯著提升了數據傳輸和處理速度。主機背部設有SD卡槽，用戶只需將PC軟件生成的工程文件保存至SD卡根目錄并插入卡槽，通過編程器上的按鈕即可選擇、加載和執行燒錄等指令，無需依賴PC即可操作，這不僅降低了PC硬件配置成本，還便于快速構建工作環境。

AP8000通過底板與適配板的組合設計，大大增強了主機的擴展性能，目前能夠支持所有主流半導體廠商的產品，涵蓋QUECTEL, BEKEN, elmos, Nation, HiTrendtech等品牌。其支持的器件類型包括NAND, NOR, MCU, CPLD, FPGA, EMMC等，并兼容Intel Hex, Motorola S, Binary, POF等多種文件格式。

公司介紹

關于新唐科技：新唐科技（Nuvoton）成立于2008年，同年7月受讓分割華邦電子邏輯IC事業單位正式展開營運，并于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業用、車用、通訊用、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6寸晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。

關于芯錄微半導體：芯錄微半導體（蘇州）有限公司是昂科子公司，地點設在蘇州昆山，依托于昂科IC燒錄測試平臺，自動化架構平臺成立的專門為半導體的設計公司及給終端客戶提供芯片燒錄測試和芯片ic代燒錄服務。企業同時通過了ISO9001:2015和IATF16949認證。服務項目包括燒錄代工、駐廠燒錄、 IC燒錄測試、IC轉包裝、激光鐳射、芯片自動燒錄機設備銷售和租賃、燒錄中心咨詢與規劃等。
