IPS3000S是高性能自動燒錄器，采用雙吸嘴取料、放料結構，UPH高達2500；最大可以搭載4臺昂科技術通用燒錄器A8000、各燒錄器可獨自完成各項操作，一次共可燒錄（4臺×各8組）32枚芯片，適應大量電子產品生產而設計的一款高性價比的全自動智能芯片燒錄設備，支持CSP、WLCSP和小尺寸封裝燒錄，如1.0x1.5mm尺寸IC，并且透過更進階的功能提供全方位自動化燒錄的解決方案
昂科AP8000高速通用編程器是最新一款專業智能通用編程器/燒錄器/燒寫器。強大的器件算法庫，支持器件數量持續增加中，最新軟件可以在官網下載。
點擊播放視頻
IPS3000S
AUTOMATIC
HANDLER
自動化燒錄機

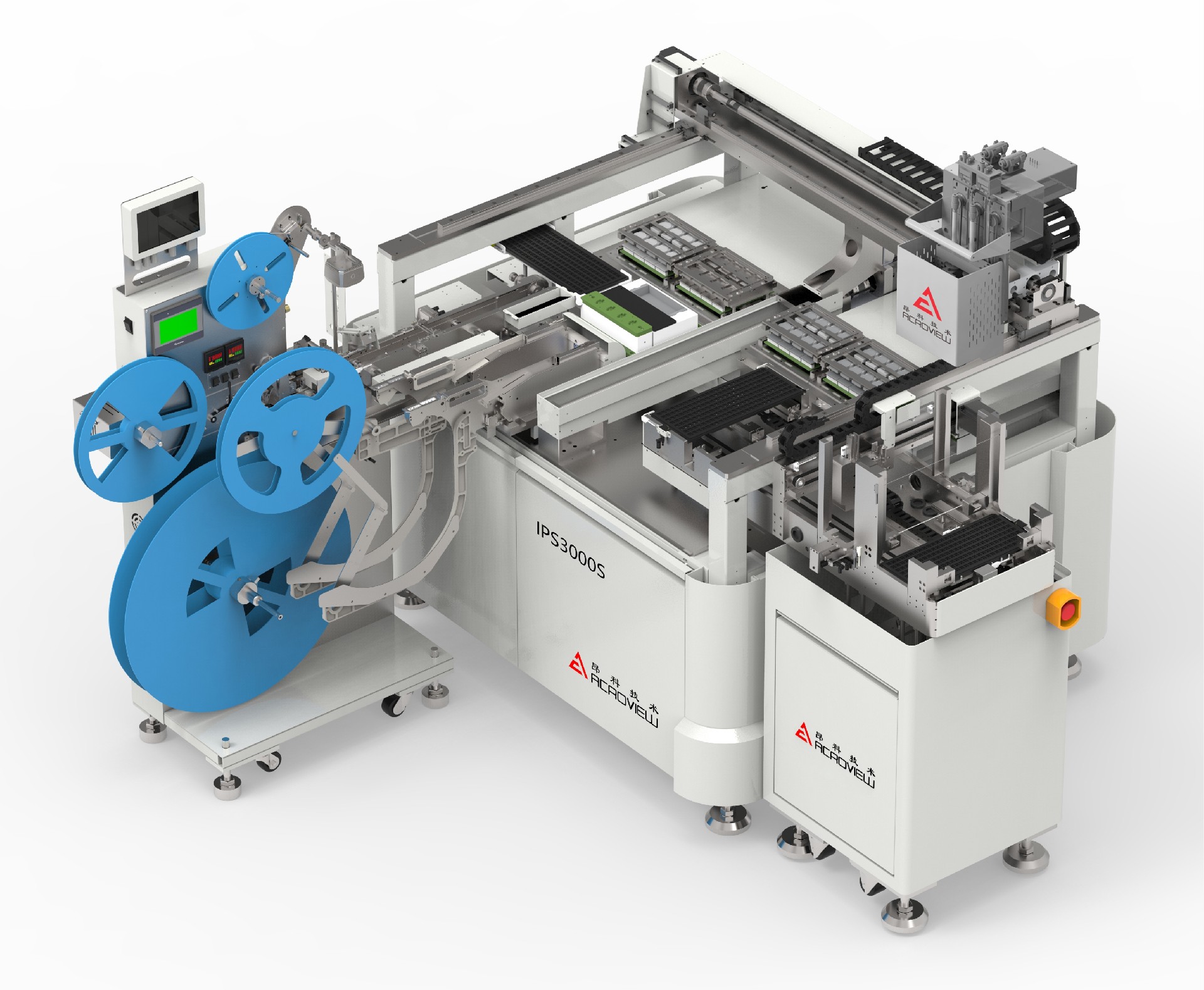

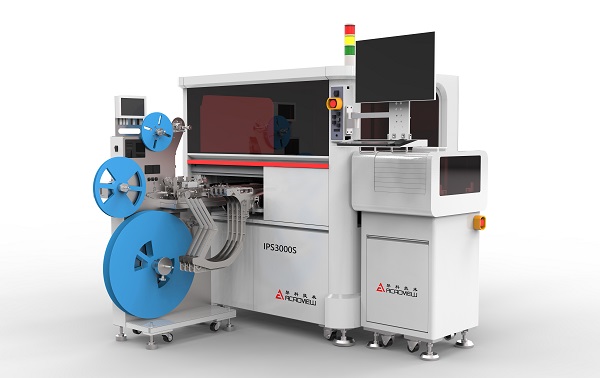

IPS3000S是昂科推出的雙吸嘴高性能自動化燒 錄機，最高可搭載4臺功能強大的昂科燒錄核心AP8000，系統最多可擴充至32個或64個燒錄工位，為客戶提供高效、高性價比的產能利用率。
● 昂科廣受客戶信賴的IPS自動機構架，確保機器全壽命周期穩定可靠
● 最新設計的雙吸嘴芯片取放系統，在實現高速、高效(UPH2500)的同時兼顧了取放精度和超靜音
● 高性能伺服驅動系統配合高精度滾珠絲桿傳動系統，達到超高精度和超高產出效能的完美結合
● 系統支持各種極小尺寸封裝的燒錄
● 對接MES制造執行系統使得生產過程全程可控、可追溯
特色功能
高產出通用型燒錄器 AP8000
● 內置4臺燒錄、32個或64個燒錄工位
● 可高達2500UPH（Unit Per Hour）
● 支持IC類型：UFS、eMMC、MCU、Nor/Nand Flash、 EEPROM、CPLD、FPGA、Anti-Fuse以及其他客戶定制芯片/模組
● 全面支持各種IC封裝形式
智能影像系統
● 兩組下相機（130萬像素）IC同步糾偏，一組上相機(130萬像素)用于各工作站點定位 (包含托盤/料帶/燒錄座等)
● 全自動識別IC外廓定位，摒棄傳統膜板匹配，使操作更易簡單上手
● 高精度識別極小芯片，支持WLCSP芯片封裝1.0*1.5mm
● IC取放更精準、確保芯片取放穩定性和高產出
高產出高可靠性

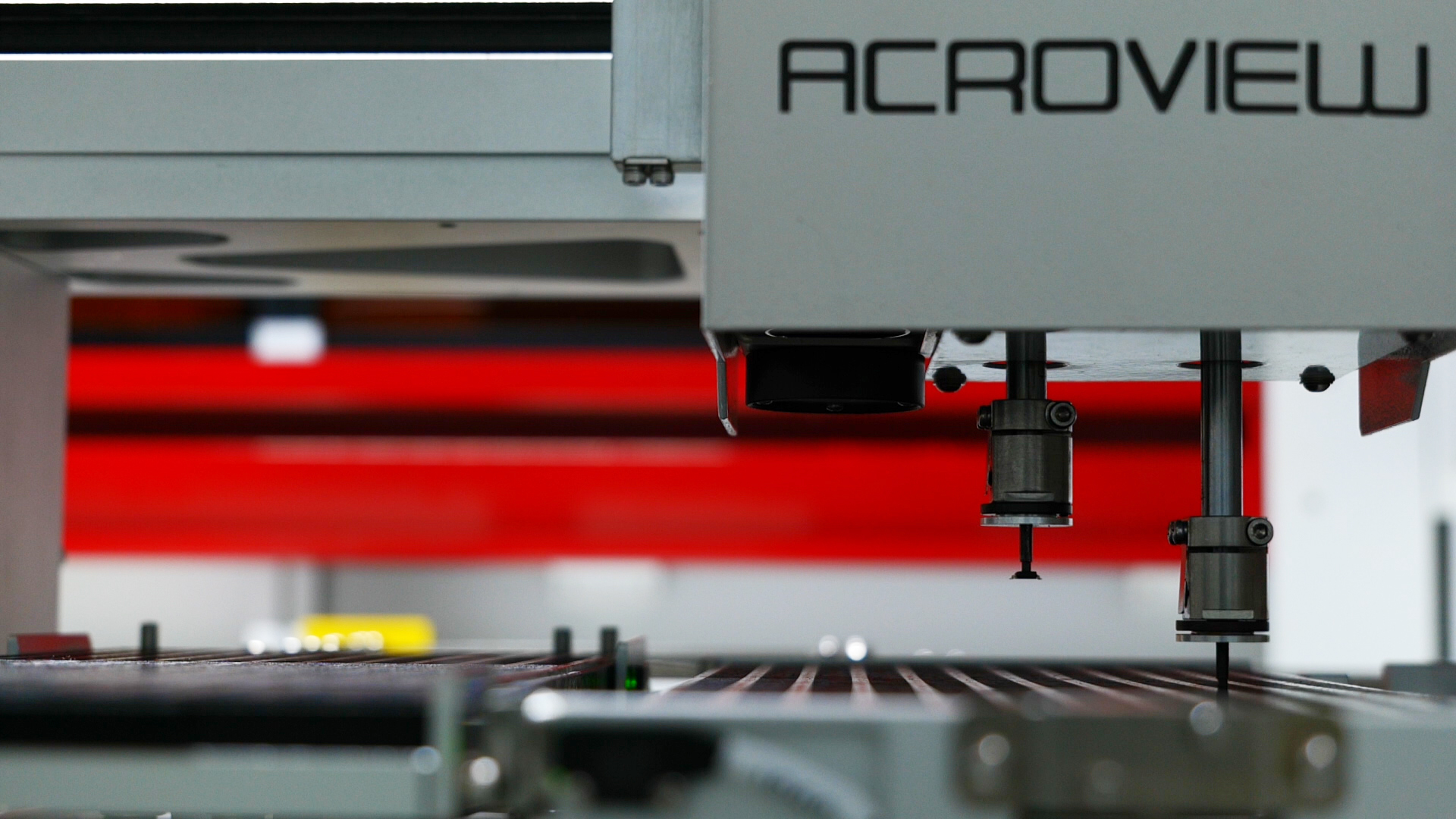

● 雙吸嘴高精度IC取放(Pick&Place)組件
● UPH高達2500
● 自動化實時疊料檢測

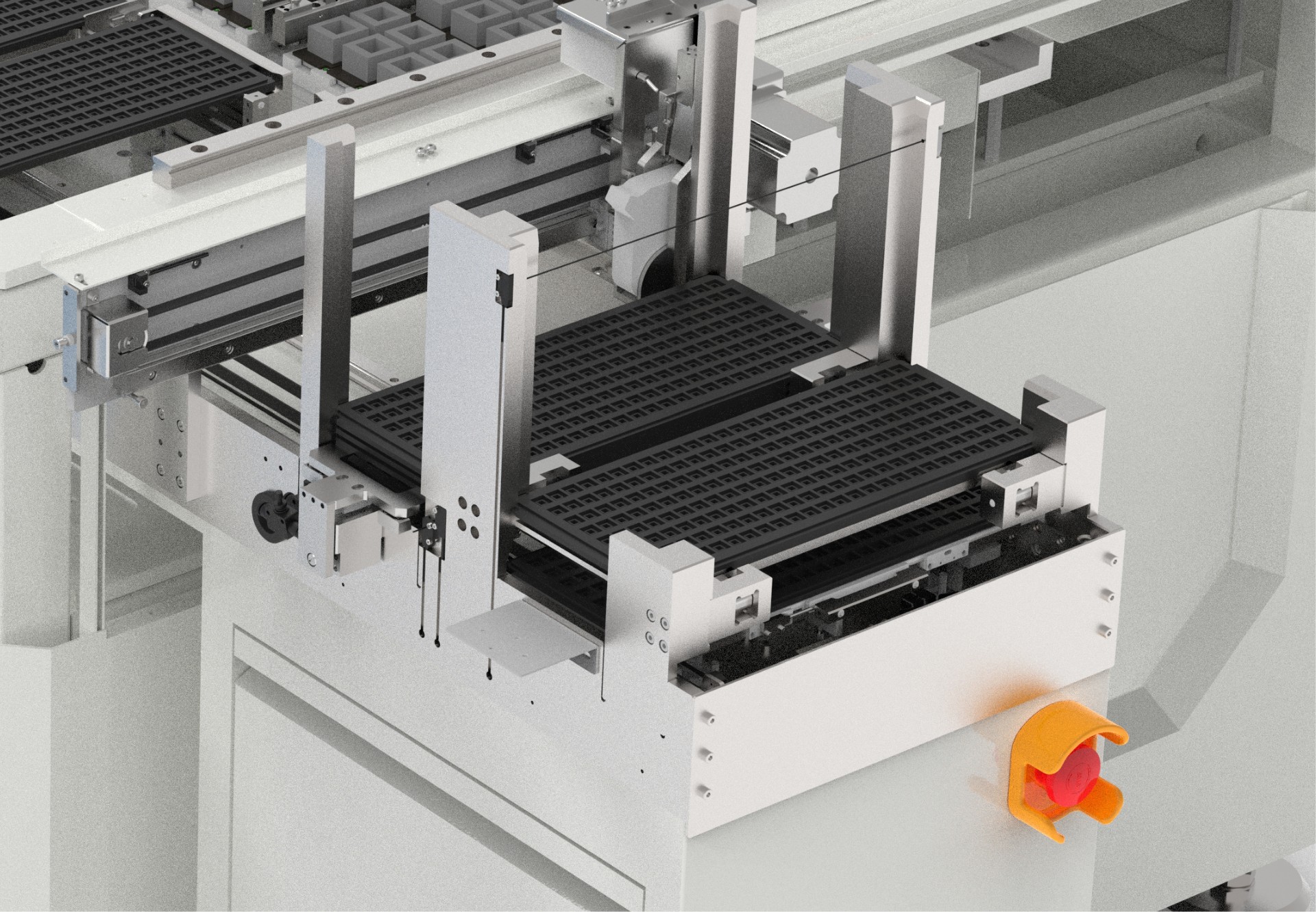

自動進出料托盤（AutoTray）系統
● 高效的自動托盤系統，上下料不影響UPH
● 自動托盤系統簡單可靠，提升系統穩定性

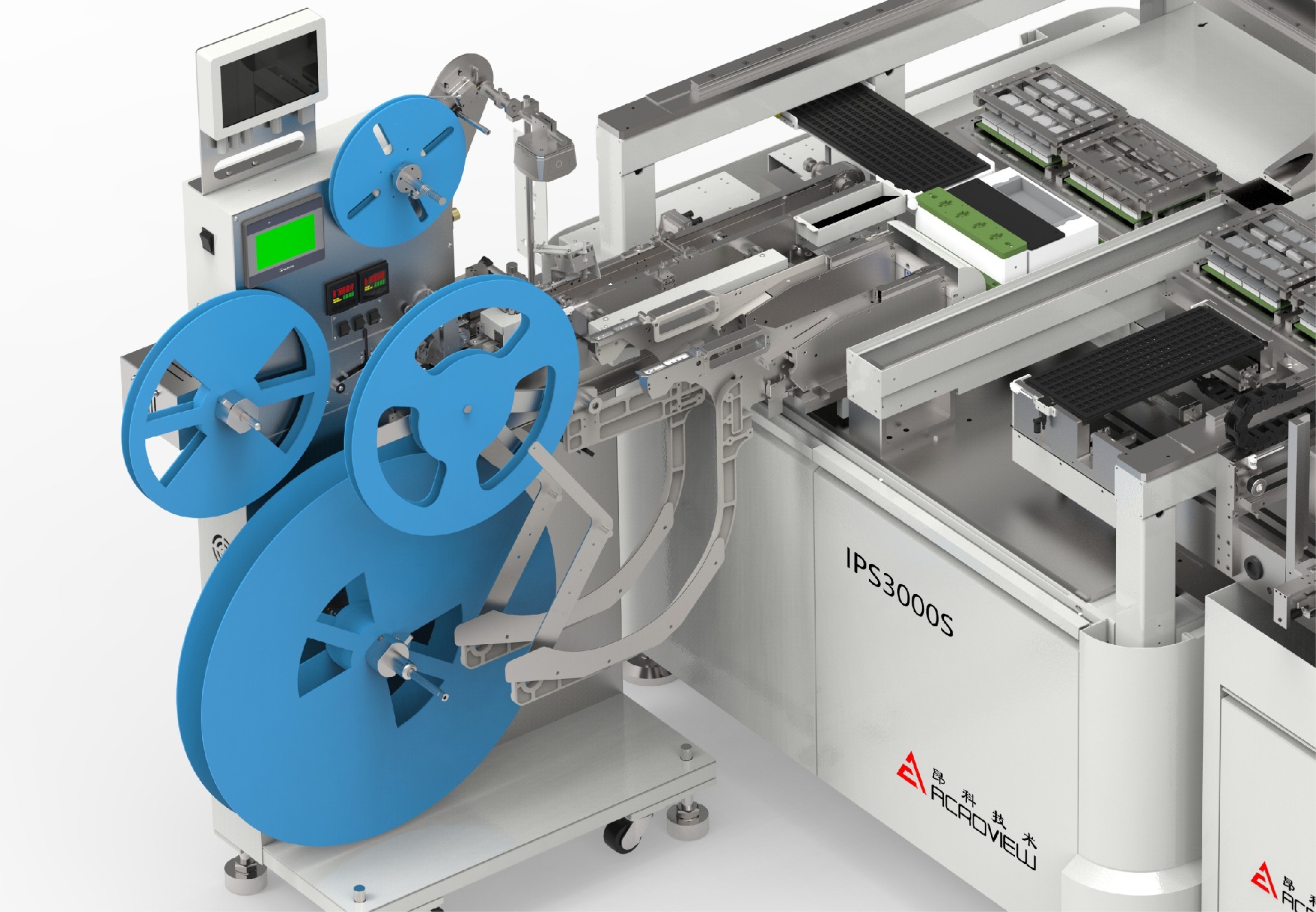

自動卷出設備（Tape Out）
● 同時支持冷、熱封包裝
● 支持8~44mm可擴展到72mm料帶寬度
● 高精度步進(± 0.04 mm)進料
可選配視覺檢查模塊、 自動管裝進出料、油墨打點機構、 噴墨打印機和激光打標
視覺檢查模塊
● 提高芯片卷帶出料的完整性
● 可以有效識別翻料，反轉，漏打標記等不良
● 可以同時檢測2個特征，比如說極性點與絲印
自動管裝進料設備
● 單軌獨立通道，軌道可按IC規格更換
● 前端皮帶傳送，更穩定
● 4mm厚料管最多可放置40支IC管
油墨打點機構、噴墨打印機和激光打標
● 可選油墨打點機構支持自動托盤及自動卷出IC標識打點
● 可選噴墨打印及支持自動托盤及自動卷出IC標識打印
?支持打點及字符打印
?可支持多種顏色
?墨水符合RoHS要求
● 可選激光打印及支持自動托盤及自動卷出IC標識打印
?支持打印各種字符
?支持打印二維碼
產品規格表
| 設備能力 | 重復取放精度 | ±0.01mm | |
| 取放裝置 | 真空吸嘴×2 | ||
| 單位產能 | 可高達2500UPH | ||
| 燒錄器 | 可內置4臺昂科AP8000，最多可向時支持32個或64個獨立燒錄工位 | ||
| 控制系統 | X-Y-Z軸驅動 | 高性能伺服驅動系統 | |
| 傳動架構 | 高精度滾珠螺桿和線性滑塊 | ||
| 解析度 | X/Y/Z軸: 0.001mm, R軸: 0.036°/脈沖 | ||
| 視覺系統 | 下CCD數量 | 2組智能工業相機 | |
| 上CCD數量 | 1組智能工業相機 | ||
| 影像精度 | ±0.01mm | ||
| 進/出料系統 | 托盤進出料 | 全自動盤裝進出料系統，約放25個JEDEC標準盤 | |
| 可支持手動托盤進出料 | |||
| 卷帶進料 | 電子科槍進料.支持8-44mm卷帶寬度 | ||
| 卷帶進料數量 | 最多可支持4盤卷帶同時進料 | ||
| 卷帶出料 | 全自動卷帶出料系統，自粘與熱封兩種包裝方式，支持8-44mm卷帶寬度 | ||
| 管裝進料 | 可支持手動6管裝進料機 | ||
| 全自動管裝進料系統，雙通道同時進料，一次最多可以投入80管 | |||
| 標記系統 | 油墨打點 | 機械油墨打點 | |
| 噴墨打點 | 噴墨打點，支持打點，數字,英文字等街點最小1.2x1.2mm.單個字符2*3mm) | ||
| 激光打點 | 高性能激光打點，支持打點，數字，英文字等 | ||
| 標簽貼裝 | 支持標簽貼附，支持標簽底紙寬度10- 40mm.標簽寬度33mm | ||
| 視覺檢測 | 卷行AOI檢測 | 芯片方向檢測、芯片字符檢測，芯片打點品質檢測、空料檢測 | |
| 托盤AOl檢測 | |||
| 3D視覺檢測 | |||
| 操作系統 | 操作系統 | Windows 10 | |
| 顯示器 | 21寸觸摸屏顯示器 | ||
| 輸入裝置 | 鍵盤、鼠標、操作手柄 | ||
| 操作環境 | 輸入電壓 | 200V-240V單相/50- 60HZ/2KW|額定功率) | |
| 空氣壓 | 0.6MPa.約40L/min | ||
| 重量 | 約750KG | ||
| W | D | H | |
| 主機 | 1450mm | 1190mm | 1520mm (1965mm含警示燈) |
| 主機+自動托盤 | 1990mm | 1190mm | 1520mm (1965mm含警示燈) |
| 主機+自動卷出+進料飛達 | 1450mm | 2060mm | 1520mm (1965mm含警示燈) |
| 主機+自動托盤+自動卷出+進料飛達 | 1990mm | 2060mm | 1520mm (1965mm含警示燈) |
